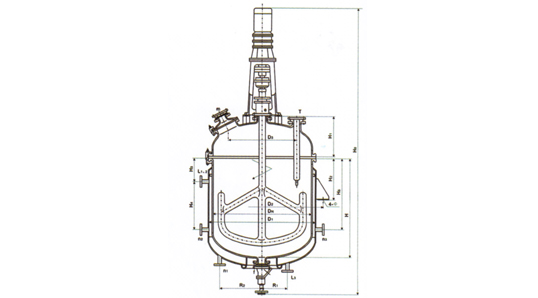

搪玻璃反應鍋主要尺寸（開式）50-8000L
| 規格型號 | 50 | 100 | 200 | 300 | 500 | 662410008430 | 1500 | 2000 | 3000 | 5000 | 6300 | 8000 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主要尺寸（毫米） | DN | 500 | 600 | 700 | 800 | 900 | 1200 | 1300 | 1300 | 1600 | 1750 | 1750 | 2000 | |
| D1 | 600 | 700 | 800 | 900 | 1000 | 1300 | 1450 | 1450 | 1750 | 1900 | 1900 | 2200 | ||
| D2 | 728 | 829 | 947 | 1048 | 1108 | 1488 | 1639 | 1639 | 1981 | 2203 | 2227 | 2457 | ||
| D3 | 350 | 420 | 490 | 560 | 630 | 840 | 910 | 910 | 1120 | 1200 | 1220 | 1400 | ||
| H | 435 | 495 | 700 | 780 | 995 | 1200 | 1395 | 1735 | 1740 | 2318 | 2900 | 2850 | ||
| H1 | 2060 | 2183 | 2662 | 3100 | 3130 | 3530 | 3760 | 4160 | 4235 | 4920 | 5640 | 5740 | ||
| H1 | 266 | 302 | 331 | 381 | 406 | 500 | 525 | 525 | 600 | 648 | 670 | 740 | ||
| H2 | 300 | 320 | 350 | 350 | 400 | 500 | 550 | 550 | 600 | 815 | 850 | 900 | ||
| H3 | 220 | 220 | 230 | 240 | 250 | 280 | 310 | 310 | 310 | 330 | 350 | 400 | ||
| H4 | 600 | 690 | 937 | 1400 | 1800 | 1800 | ||||||||
| H5 | 1730 | 1300 | 1300 | |||||||||||
| R1 | 250 | 250 | 250 | 250 | 270 | 315 | 315 | 315 | 315 | 350 | 350 | 400 | ||
| R2 | 507 | 507 | 614 | 550 | 550 | 510 | ||||||||
| φ | 25 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 36 | 36 | 30 | ||
| 管樓表（毫米） | a | 備用孔 | 65 | 65 | 80 | 80 | 100 | 100 | 100 | 100 | 100 | 125 | 125 | 150 |
| b | 備用孔 | 65 | 65 | 125 | 125 | 125 | 125 | 150 | 150 | 50 | ||||
| c | 備用孔 | 100 | 100 | 100 | 100 | 125 | 125 | 150 | ||||||
| d | 備用孔 | 100 | 125 | 125 | 125 | 125 | 150 | 150 | ||||||
| e | 攪拌孔 | 65 | 65 | 80 | 100 | 100 | 125 | 125 | 125 | 125 | 125 | 150 | 150 | |
| f | 攪拌孔 | 65 | 65 | 80 | 80 | 80 | 100 | 100 | 100 | 125 | 125 | 150 | 150 | |
| m | 人/手孔 | 80 | 80 | 125 | 125 | 150 | 250×350 | 300×400 | 300×400 | 300×400 | 300×400 | 300×400 | 300×400 | |
| T | 測溫孔 | 65 | 65 | 65 | 65 | 65 | 100 | 100 | 100 | 100 | 1001 | 200 | 200 | |
| S1 | 試鏡孔 | 65 | 65 | 65 | 65 | 80 | 100 | 125 | 125 | 125 | 125 | 125 | 125 | |
| S2 | 試鏡孔 | 65 | 65 | 80 | ||||||||||
| L1、2 | 水、蒸汽進出口 | 20 | 20 | 25 | 25 | 32 | 32 | 40 | 40 | 50 | 65 | 65 | 80 | |
| L3 | 20 | 20 | 25 | 25 | 32 | 32 | 40 | 40 | 50 | 65 | 65 | 80 | ||
| n1、2 | 50 | 50 | 65 | 65 | 65 | 80 | ||||||||
| n3 | 65 | 65 | 80 | |||||||||||
| 實際容積（L） | 65 | 130 | 240 | 350 | 570 | 1240 | 1660 | 2150 | 3240 | 5310 | 6624 | 8430 | ||
| 傳熱容積（m2） | 0.34 | 0.66 | 1.26 | 1.75 | 2.64 | 4.54 | 5.34 | 7.02 | 8.61 | 13.1 | 16.0 | 18.2 | ||
| 電動機功率（KW） | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 4 | 5.5 | 7.5 | 7.5 | 11 | ||
| 設備重量Kg（不含傳動裝置） | 280 | 310 | 470 | 600 | 780 | 1440 | 1880 | 2320 | 3290 | 4220 | 5280 | 6800 | ||
